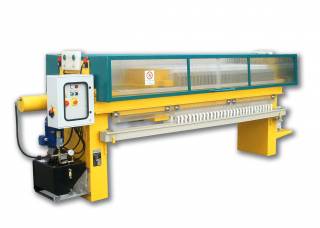

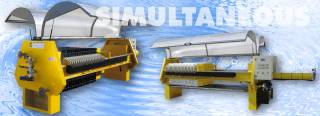

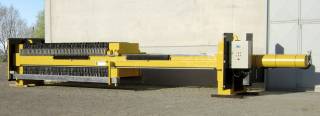

Фильтр-пресс SIMULTANEOUS – это машина с полным автоматическим действием, предназначенная в основном для фильтраций средне-низкой продолжительности со значительным количеством твердых веществ для сепарирования.
Это может быть фильтр для использования при производственном процессе, так и фильтр для использования в очистном сооружении; являясь производным от нашей модели “MATCHLESS”, фильтр SIMULTANEOUS предлагается в моделях от 4959/8 до 1500/50 включительно.
Разгрузка кека осуществляется в течение короткого времени с одновременным открытием всех плит вместе.
По этой причине на машину устанавливается цилиндр с длинным ходом.

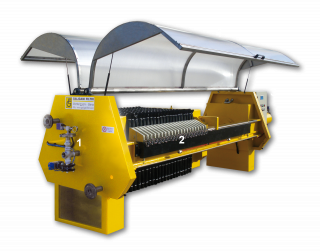

1 – Эксклюзивная система управления фильтрацией сервоприводом с маслом

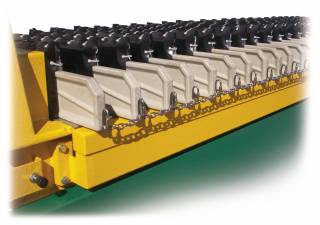

2 – Устройство передвижения и встряхивания плит
3 - Электрическая панель с интегрированным управлением насоса и других функций в комплекте с ПЛК
4 – Защитные ограждения от несчастных случаев и брызговики нового дизайна
Модель SIMULTANEOUS фактически является наиболее экономичным решением для полностью автоматической машины.
Фильтр SIMULTANEOUS может быть оснащен пропиленовыми фильтроэлементами со сливом фильтрата как в открытый канал, так и в систему внутренних коллекторов; или может быть оснащен мембранными плитами для наилучшей дегидратации кека.
В каждом случае речь идет о машине с полным автоматическим действием, управляемой ПЛК, что позволяет работать с последовательными фильтрациями и с эксклюзивным устройством программированного встряхивания фильтровальных плит, что значительно облегчает отделение коржей от фильтровальных салфеток.

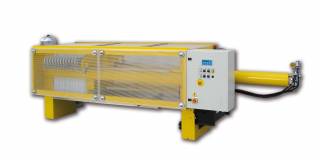

Все машины имеют активную часть полностью защищенную, с доступом через вращающиеся или раздвижные блокируемые двери; а также систему перемещения фильтроэлементов и других движущихся частей.
ПЛК Siemens в серийной комплектации устанавливается на каждый фильтр-пресс
Шламовый насос
Особые фильтровальные салфетки
Особые фильтроэлементы

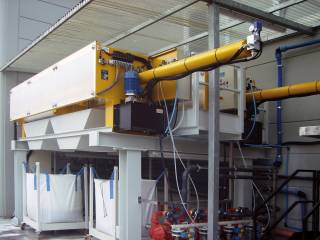

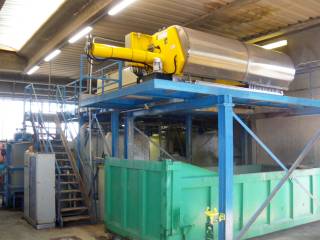

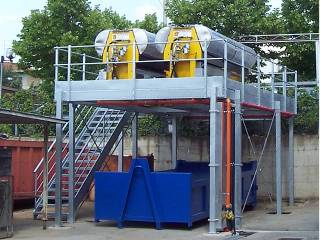

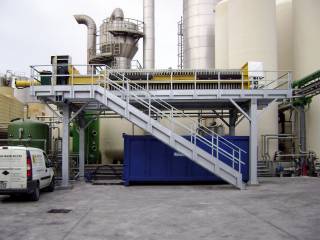

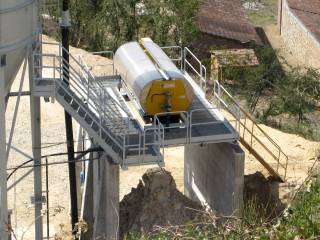

Структура возвышения фильтра
Конвейерная лента или редлер
Поддон-каплесборник
Устройство промывки салфеток под высоким давлением

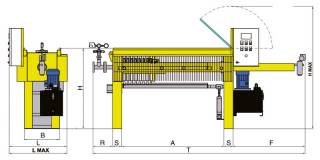

| Модель | SIMULTANEOUS 490x590 |
| Толщина панели | 30 mm |
| B | 540 mm |
| L | 1060 mm |
| L max | 1200 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1210 mm |
| H max | 2200 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 10 | 30 | 69 | 4,8 | 400-550 | 2650 | 2050 | 5300 |
| 20 | 30 | 136 | 9,6 | 800-1100 | 2650 | 1550 | 4800 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

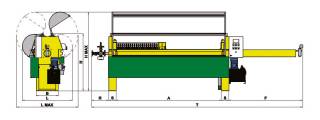

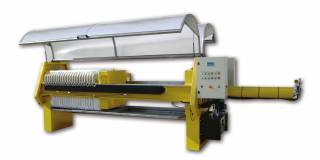

| Модель | SIMULTANEOUS 600 |
| Толщина панели | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 20 | 30 | 157 | 12,4 | 1800-2100 | 3080 | 1900 | 5700 |
| 30 | 30 | 237 | 18,6 | 4100-4600 | 4280 | 2700 | 7700 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
| Модель | SIMULTANEOUS 800 |
| Толщина панели | 30 mm |
| B | 820 mm |
| L | 1750 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 260 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 23 | 30 | 337 | 25,3 | 3200-3900 | 3480 | 1900 | 6200 |
| 32 | 30 | 467 | 35,2 | 3800-4700 | 4680 | 2500 | 8000 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
| Модель | SIMULTANEOUS 1000 |
| Толщина панели | 30 mm |
| B | 1020 mm |
| L | 2100 mm |
| L max | 3600 mm |
| R | 300 mm |
| S | 305 mm |
| H | 2100 mm |
| H max | 2700 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 702 | 51,2 | 6400-7800 | 4540 | 2300 | 7750 |
| 40 | 30 | 936 | 68,3 | 8500-10400 | 5790 | 2900 | 9600 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

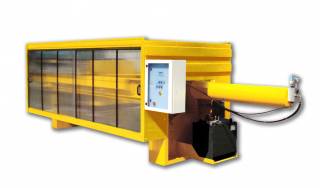

| Модель | SIMULTANEOUS 1200 |
| Толщина панели | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 934 | 73,5 | 12000-13800 | 5170 | 2600 | 9000 |
| 40 | 30 | 1245 | 98 | 13500-16000 | 6620 | 3200 | 11300 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
| Модель | SIMULTANEOUS 1500 |
| Толщина панели | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Плиты | Толщина Кека | Объем | Поверхность фильтра | Вес | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 1575 | 111,6 | 15000-18000 | 5310 | 2600 | 9400 |
| 40 | 30 | 2100 | 148,8 | 17000-21000 | 6760 | 3100 | 11300 |
| 50 | 30 | 2625 | 186 | 19000-24000 | 8210 | 3700 | 13400 |
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
