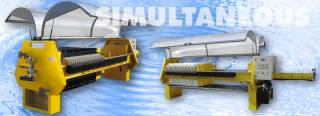

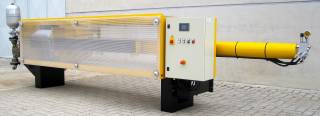

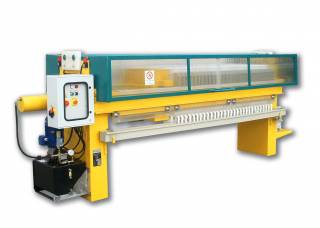

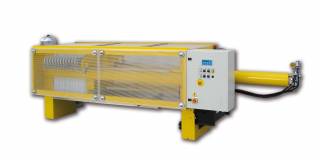

Il filtro pressa SIMULTANEOUS è una macchina a funzionamento completamente automatico, particolarmente indicato per filtrazioni di bassa-media durata con notevoli quantitativi di solidi da separare.
Può essere una macchina di processo oppure una macchina da impianto di depurazione; derivato dal nostro modello Matchless, il filtro SIMULTANEOUS viene proposto nei modelli compresi tra il 4959/8 e il 1500/50.

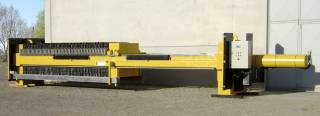

Lo scarico delle torte avviene in tempi ridotti con apertura simultanea di tutte le piastre assieme. Per questo motivo la macchina monta un cilindro con corsa lunga.

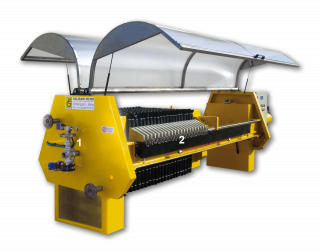

1 - Sistema esclusivo di controllo filtrazione servoassistito con olio

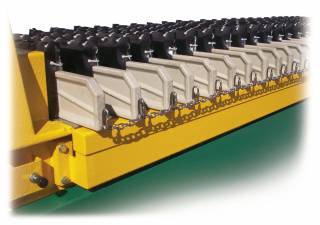

2 - Dispositivo di movimentazione e scuotimento piastre
3 - Quadro elettrico con controllo integrato della pompa e delle altre funzioni completo di PLC
4 - Protezioni antinfortunistiche e paraspruzzi di nuovo design
Il modello SIMULTANEOUS è di fatto la soluzione più economica per macchine completamente automatiche.
Il filtro SIMULTANEOUS può essere corredato di elementi filtranti in polipropilene con scarico del filtrato sia in canale aperto, sia con sistema a collettori interni; oppure può essere corredato di piastre a membrana per una migliore disidratazione delle torte.
In ogni caso si tratta di una macchina a funzionamento completamente automatico gestita da un PLC che permette di operare con filtrazioni consecutive e con un esclusivo dispositivo di scuotimento programmabile delle piastre filtranti che facilita il distacco delle torte dalle tele filtranti.
Tutte le macchine hanno la parte filtrante completamente protetta e accessibile con porte ruotanti o scorrevoli interbloccate; come pure il sistema di movimentazione degli elementi filtranti e le altre parti in movimento.

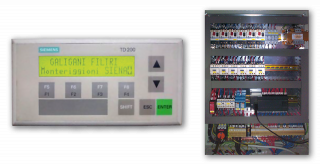

PLC Siemens installato di serie su ogni filtro pressa
Pompa per fanghi
Tele filtranti speciali
Elementi filtranti speciali

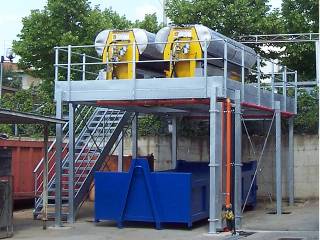

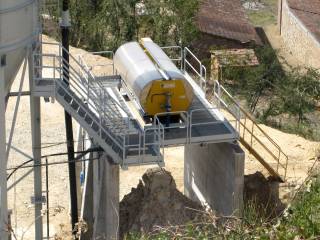

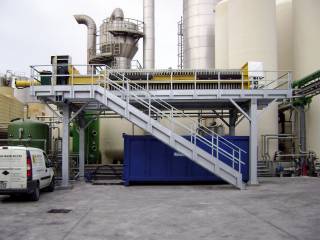

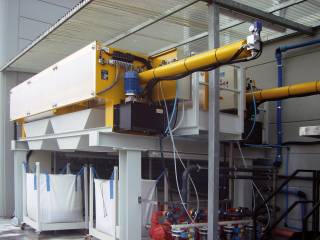

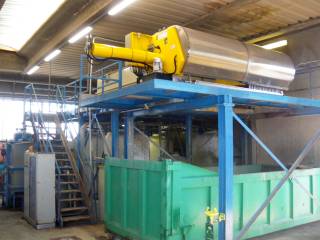

Struttura di sopraelevazione del filtro
Nastro trasportatore o redler
Vasca di raccolta del gocciolino
Dispositivo di lavaggio delle tele ad alta pressione

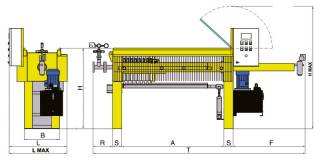

| Modello | SIMULTANEOUS 490x590 |
| Spessore pannello | 30 mm |
| B | 540 mm |
| L | 1060 mm |
| L max | 1200 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1210 mm |
| H max | 2200 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 10 | 30 | 69 | 4,8 | 400-550 | 2650 | 2050 | 5300 |
| 20 | 30 | 136 | 9,6 | 800-1100 | 2650 | 1550 | 4800 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

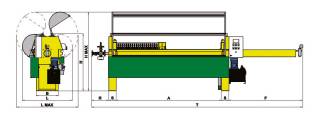

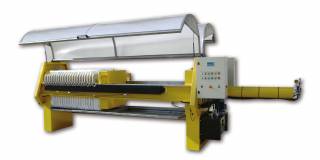

| Modello | SIMULTANEOUS 600 |
| Spessore pannello | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 20 | 30 | 157 | 12,4 | 1800-2100 | 3080 | 1900 | 5700 |
| 30 | 30 | 237 | 18,6 | 4100-4600 | 4280 | 2700 | 7700 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.
| Modello | SIMULTANEOUS 800 |
| Spessore pannello | 30 mm |
| B | 820 mm |
| L | 1750 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 260 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 23 | 30 | 337 | 25,3 | 3200-3900 | 3480 | 1900 | 6200 |
| 32 | 30 | 467 | 35,2 | 3800-4700 | 4680 | 2500 | 8000 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.
| Modello | SIMULTANEOUS 1000 |
| Spessore pannello | 30 mm |
| B | 1020 mm |
| L | 2100 mm |
| L max | 3600 mm |
| R | 300 mm |
| S | 305 mm |
| H | 2100 mm |
| H max | 2700 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 702 | 51,2 | 6400-7800 | 4540 | 2300 | 7750 |
| 40 | 30 | 936 | 68,3 | 8500-10400 | 5790 | 2900 | 9600 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

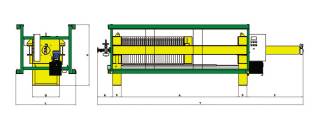

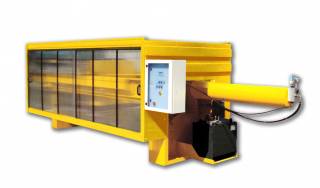

| Modello | SIMULTANEOUS 1200 |
| Spessore pannello | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 934 | 73,5 | 12000-13800 | 5170 | 2600 | 9000 |
| 40 | 30 | 1245 | 98 | 13500-16000 | 6620 | 3200 | 11300 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

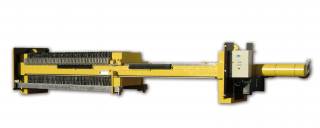

| Modello | SIMULTANEOUS 1500 |
| Spessore pannello | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Piastre | Spessore Torte | Volume | Superficie filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 1575 | 111,6 | 15000-18000 | 5310 | 2600 | 9400 |
| 40 | 30 | 2100 | 148,8 | 17000-21000 | 6760 | 3100 | 11300 |
| 50 | 30 | 2625 | 186 | 19000-24000 | 8210 | 3700 | 13400 |
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.
