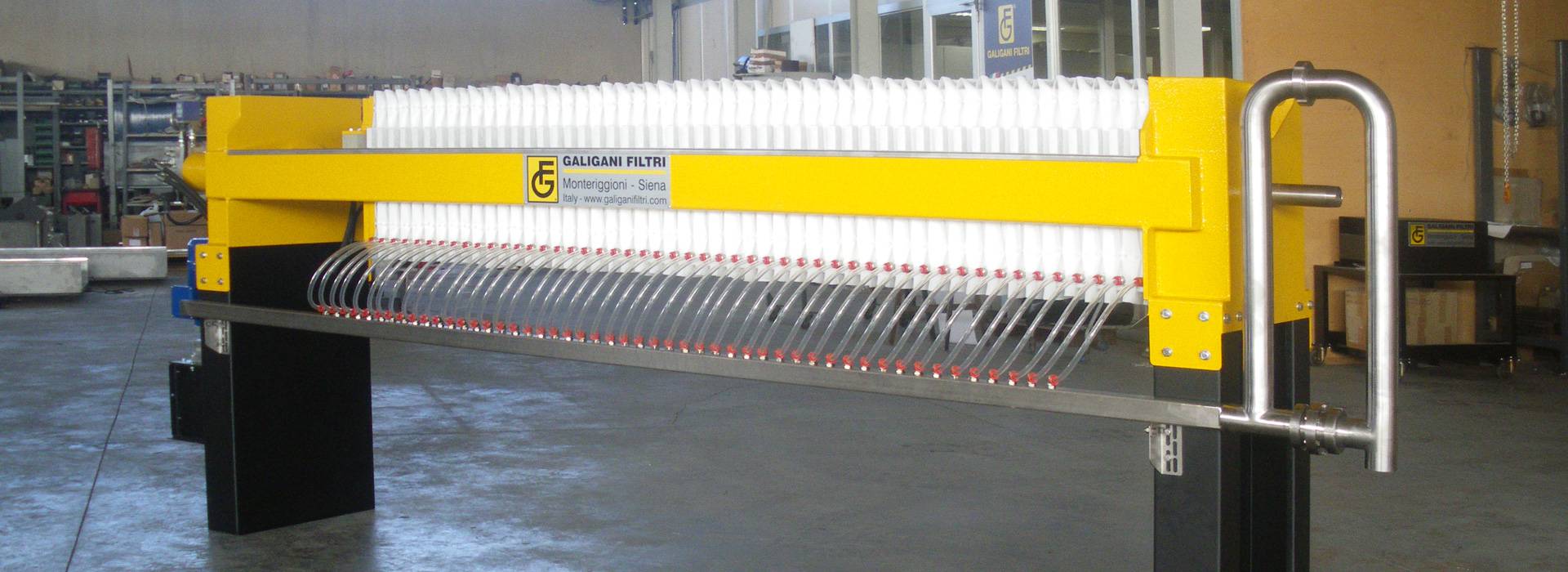

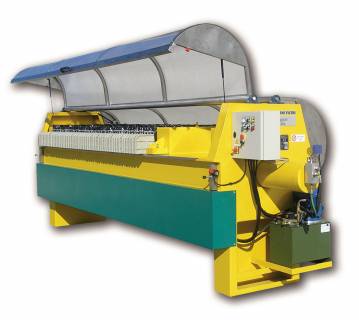

Il filtro-pressa QUICKDRY è una macchina a funzionamento semi-automatico.
Il controllo elettrico gestisce in automatico tutte le fasi della filtrazione, ma lo scarico dei fanghi pressati viene fatto manualmente dall'operatore.
La struttura è realizzata in carpenteria di acciaio al carbonio elettrosaldato ed è corredata di tutta la strumentazione necessaria per controllare la filtrazione.

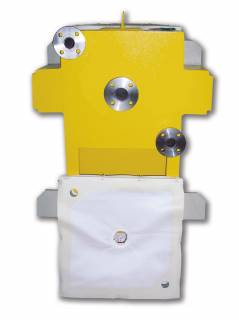

L'alimentazione del fango è in posizione centrale, mentre lo scarico del liquido filtrato può essere effettuato sia in canale aperto che in collettore chiuso.

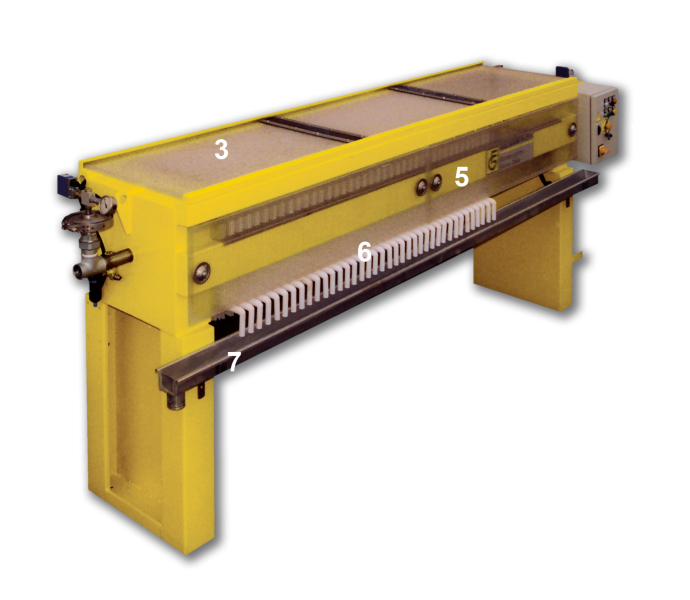

1 - Sistema esclusivo di controllo fine filtrazione servoassistito con olio
2 - Collettore di ingresso e parti a contatto in acciaio inox
3 - Protezione superiore scorrevole

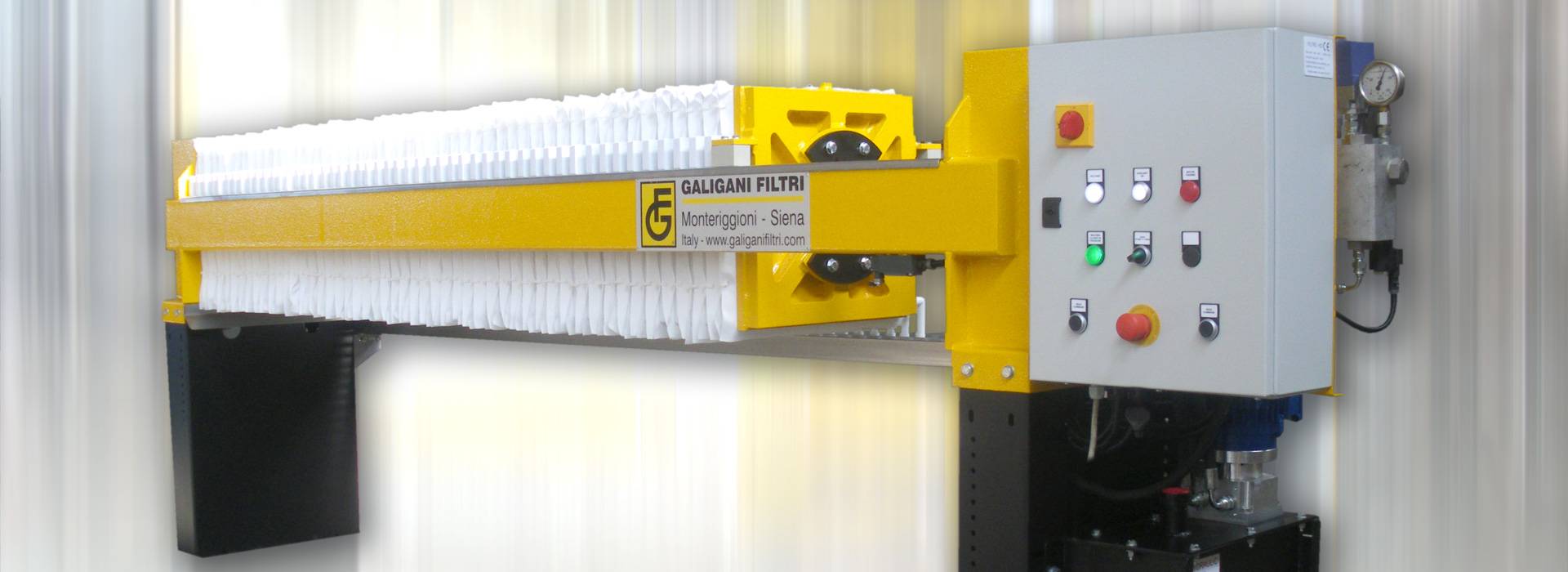

4 - Quadro elettrico con controllo integrato della pompa e delle altre funzioni

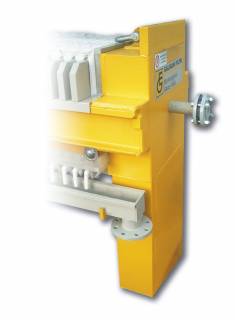

5 - Protezioni laterali antinfortunistiche e paraspruzzi
6 - Elementi filtranti in polipropilene di altissimo rendimento
7 - Canale di raccolta filtrato in acciaio inox

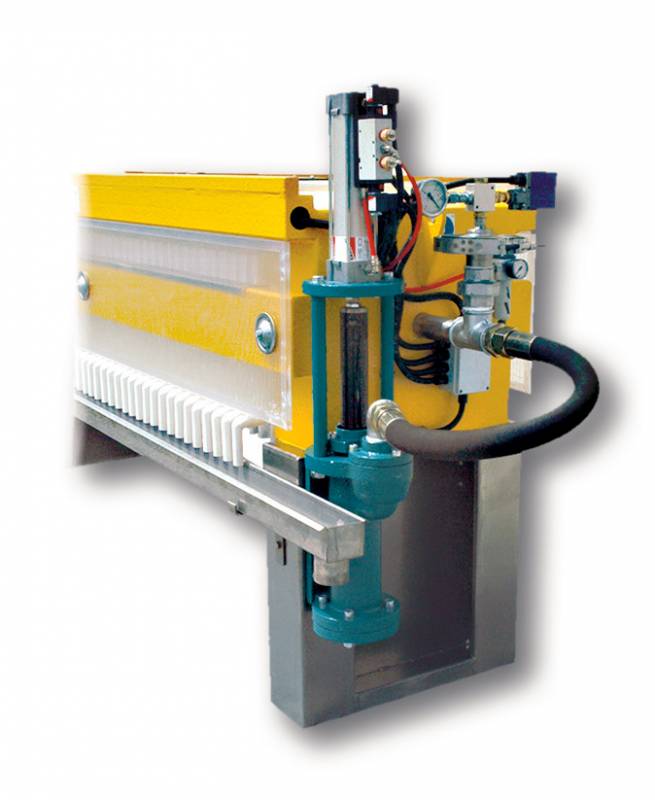

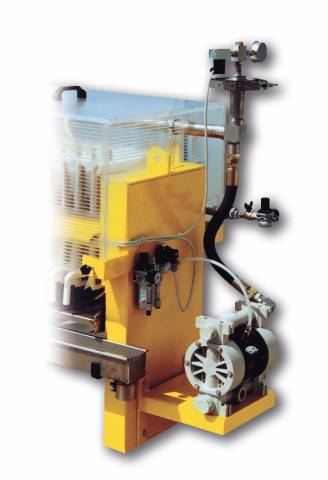

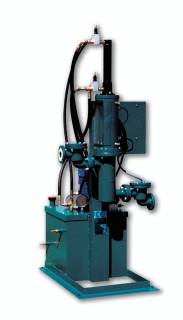

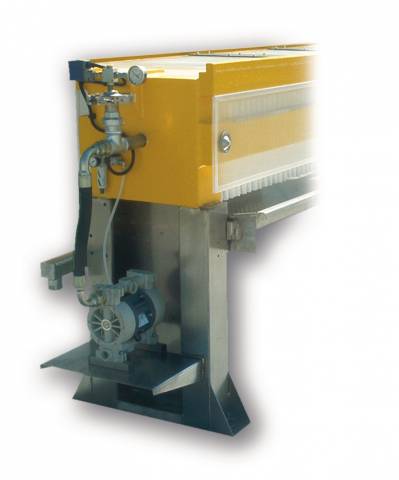

II sistema di alimentazione prevede, secondo i casi, l'impiego di pompe: a membrana, a pistone, a pistone-membrana.
Le piastre sono in polipropilene ad alto rendimento; le tele sono di tipo speciale, selezionate secondo la filtrazione da effettuare.

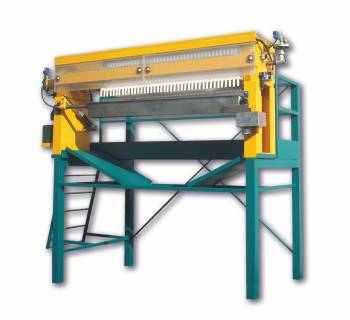

Tutte le misure 320, 440, 4959, 600, 800, 1000 sono realizzate in versione HD con centralina oleodinamica motorizzata e sistema di reintegro automatico della pressione.

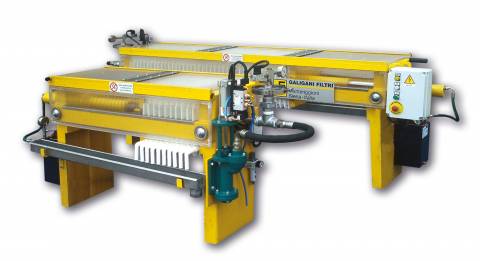

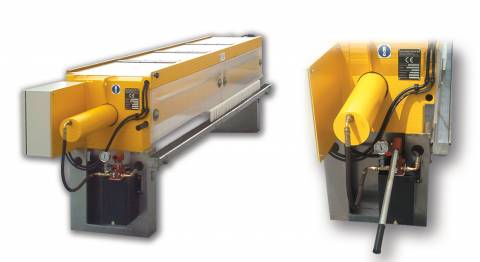

Per particolari applicazioni o per contenere i costi, i filtri pressa QUICKDRY possono essere costruiti nella versione HMD con centralina oleodinamica a comando manuale e bloccaggio di sicurezza a vite.

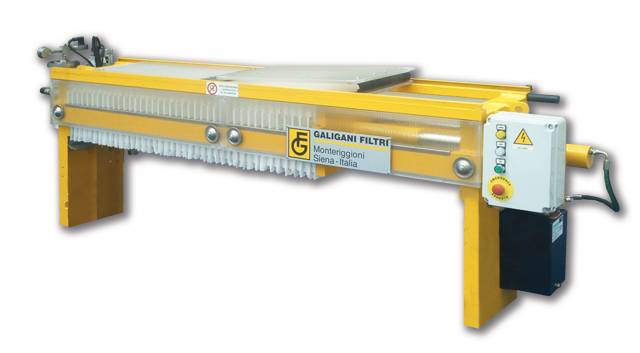

| Modello | QUICKDRY 320 |
| Potenza | KW 1,1 |
| Spessore pannello | 25 mm |
| B | 360 mm |
| F | 400 mm |
| L | 600 mm |
| R | 300 mm |
| S | 75 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Piastre | Volume | Superficie filtro | Peso | Modello HD | Modello HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 30 | 60 | 5,1 | 330-450 | 1710 | 2560 | ||
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

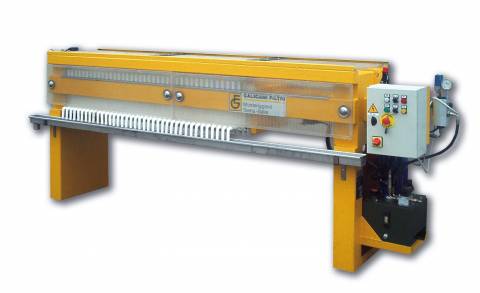

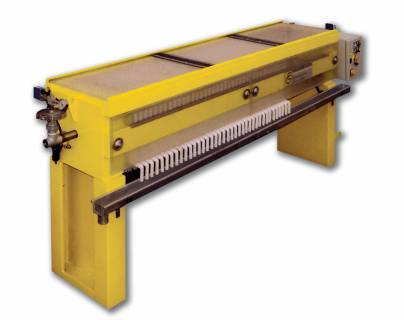

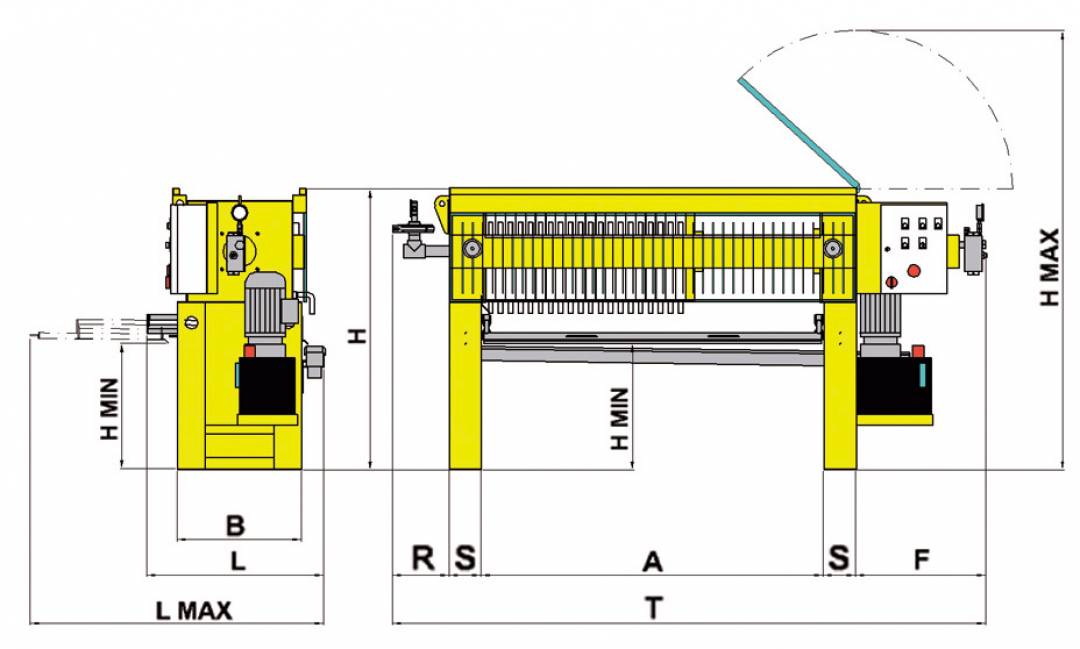

| Modello | QUICKDRY 440 |
| Potenza | KW 1,1 |
| Spessore pannello | 32 mm |
| B | 560 mm |
| F | 570 mm |
| L | 850 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 145 mm |
| H min | 550 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Piastre | Volume | Superficie filtro | Peso | Modello HD | Modello HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 20 | 100 | 6,4 | 530-730 | 1990 | 3150 | ||
| 40 | 200 | 12,8 | 670-1070 | 2890 | 4050 | ||
| 60 | 300 | 19,2 | 810-1410 | 3790 | 4950 | ||
| 30 | 150 | 9,6 | 600-900 | 1990 | 3150 | ||
| 50 | 250 | 16 | 740-1240 | 2890 | 4050 | ||
| 70 | 350 | 22,4 | 880-1580 | 3790 | 4950 | ||
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.
| Modello | QUICKDRY 490x590 |
| Potenza | KW 1,1 |
| Spessore pannello | 30 mm |
| B | 540 mm |
| F | 640 mm |
| L | 900 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1250 mm |
| H max | 2050 mm |
| Piastre | Volume | Superficie filtro | Peso | Modello HD | Modello HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 70 | 476 | 33,6 | 1800-2700 | 4200 | 5500 | ||
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

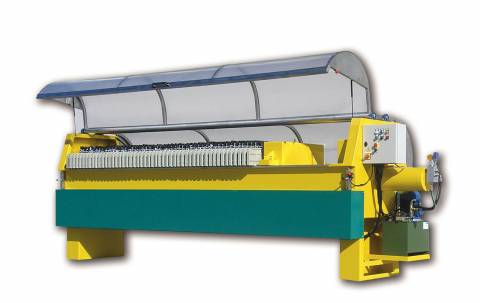

| Modello | QUICKDRY 600 |
| Potenza | KW 3 |
| Spessore pannello | 30 mm |
| B | 640 mm |
| F | 900 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H min | 700 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Piastre | Volume | Superficie filtro | Peso | Modello HD | Modello HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 317 | 25 | 1600-2240 | 3080 | 4700 | ||
| 60 | 476 | 37,5 | 1900-2860 | 4280 | 5900 | ||
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.

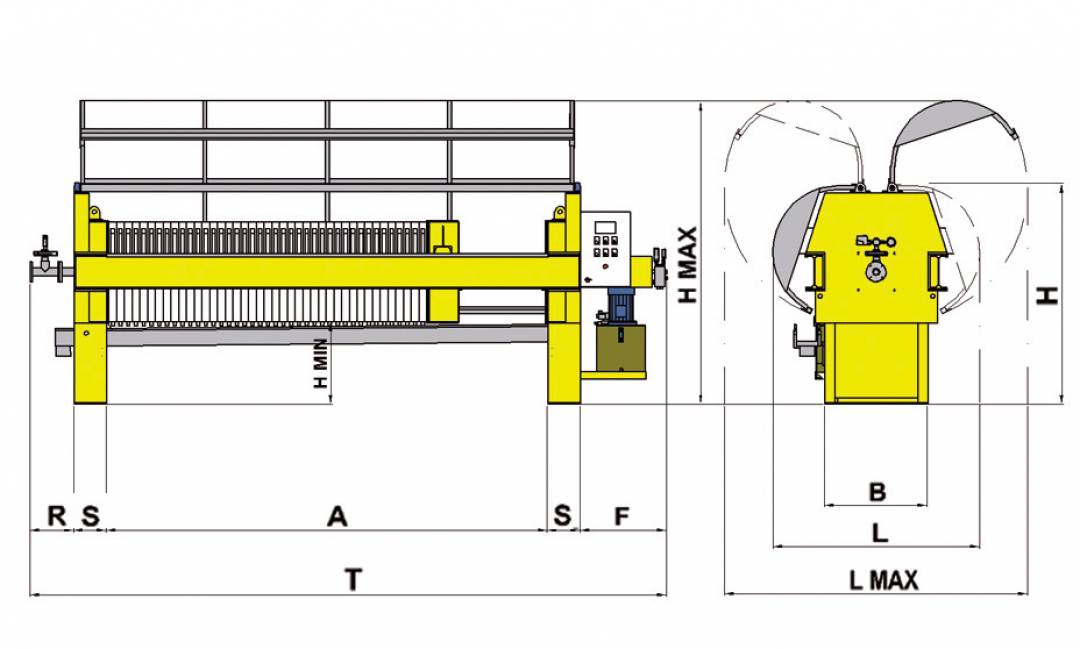

| Modello | QUICKDRY 800 |
| Potenza | KW 3 |
| Spessore pannello | 30 mm |
| B | 820 mm |
| F | 900 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| H min | 600 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Piastre | Volume | Superficie filtro | Peso | Modello HD | Modello HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 587 | 44 | 2850-4050 | 3480 | 5200 | ||
| 60 | 880 | 66 | 3450-5250 | 4680 | 6400 | ||
Misure speciali su richiesta da esaminare dal nostro ufficio tecnico
Tutte le misure sono indicative e non impegantive. La Galigani Filtri si riserva di modificarle in qualsiasi momento senza preavviso alcuno.
