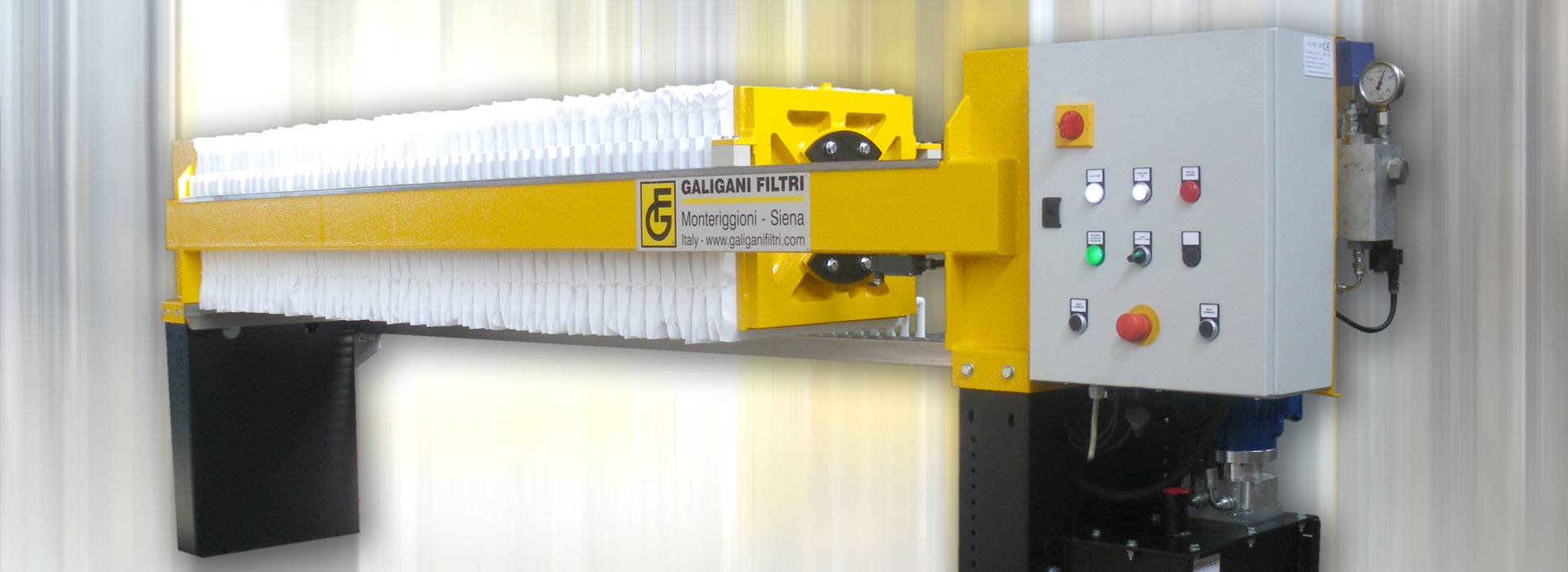

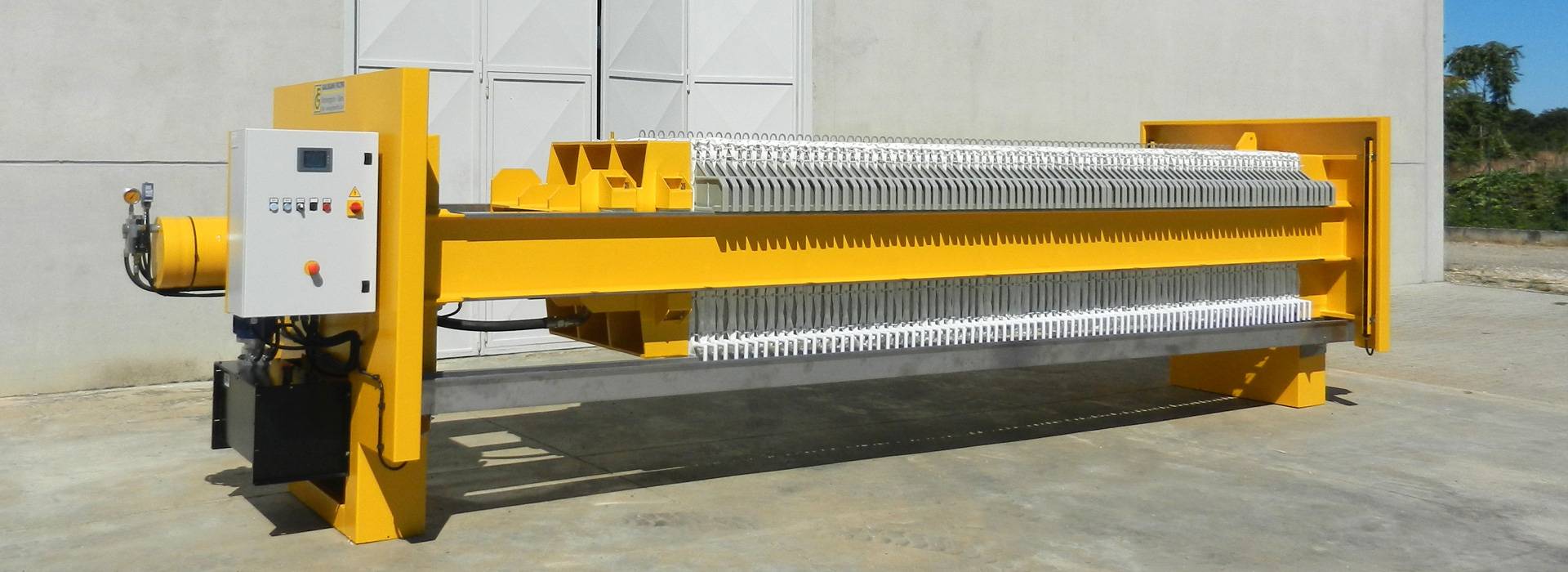

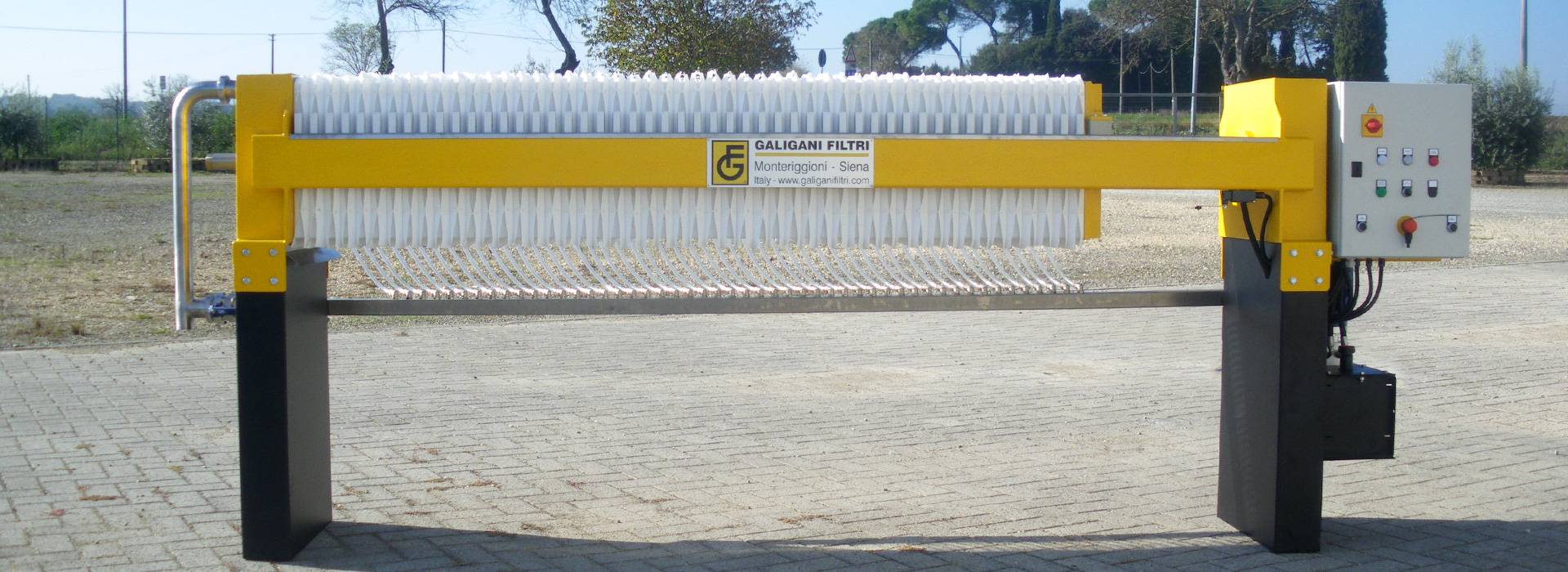

Фильтр-пресс QUICKDRY – это машина с полуавтоматическим действием. Электрическое управление автоматически управляет всеми фазами фильтрации, а выгрузка прессованного осадка производится оператором вручную.
Структура выполнена в сварной стальной конструкции и оснащена всеми необходимыми приборами для управления фильтрацией.
Подача пульпы находится в центральном положении, а слив фильтрата может осуществляться как в открытый канал, так и в закрытый коллектор.

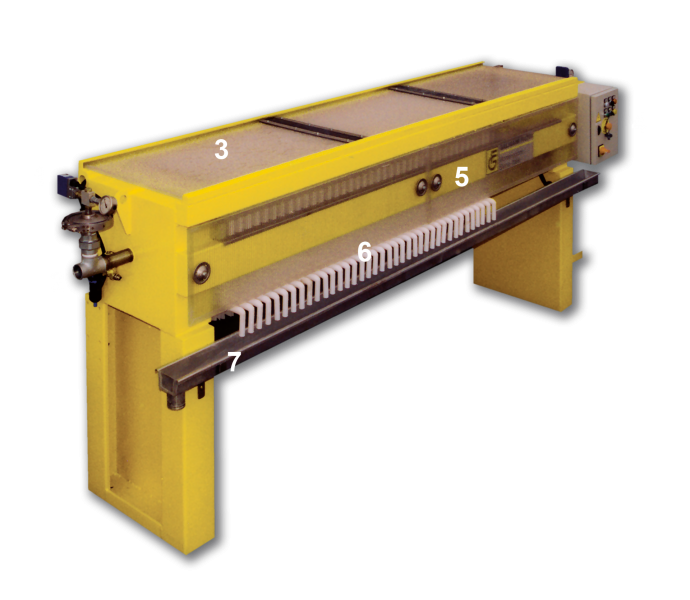

1 - Эксклюзивная система управления окончанием фильтрации сервоприводом с маслом
2 - Впускной коллектор и контактирующие части из нержавеющей стали
3 - Верхнее раздвижное защитное ограждение
4 - Панель управления со встроенным управлением насосом и другими функциями
5 - Боковые ограждения от несчастных случаев и брызговики
6 – Фильтроэлементы из полипропилена высокой производительности
7 – Канал для сбора фильтрата из нержавеющей стали

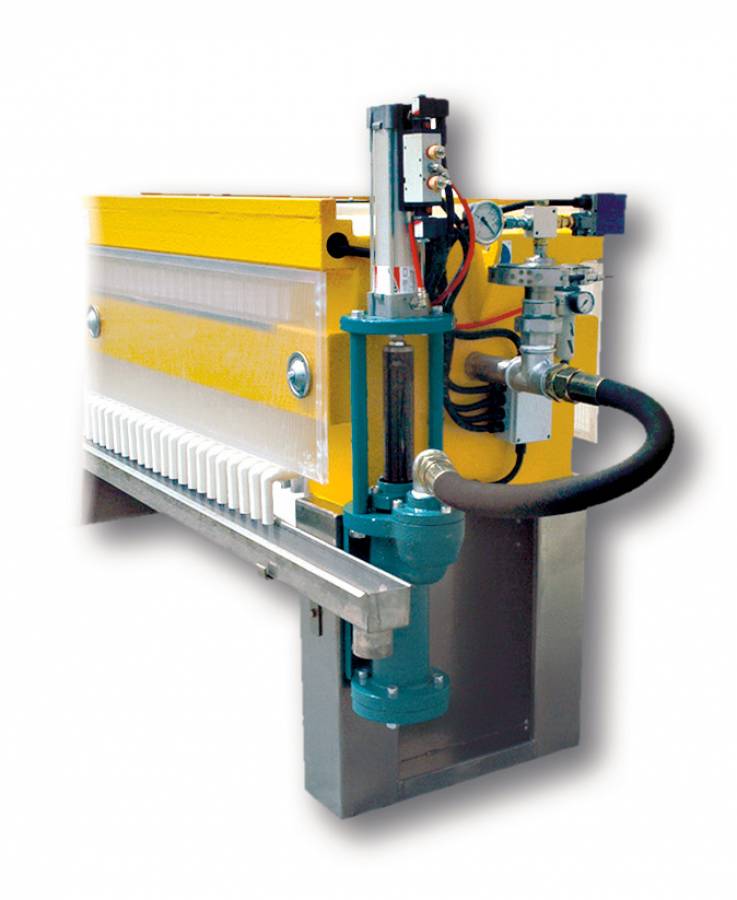

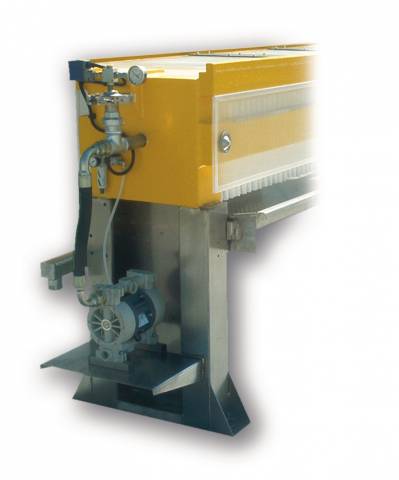

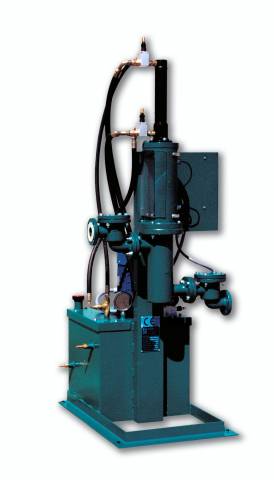

Система питания фильтра предусматривает, в зависимости от случая, использование следующих насосов: мембранный, поршневой, мембранно-поршневой.
Плиты изготовлены из высокопроизводительного полипропилена, салфетки особого типа, которые подбираются в зависимости от осуществляемой фильтрации.
Все размеры 320, 440, 4959, 600, 800, 1000 производятся в версии HD с моторизированной гидродинамической станцией автоматической подкачки давления.

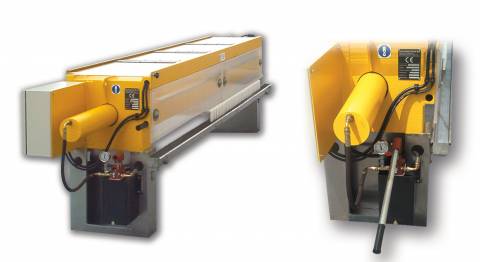

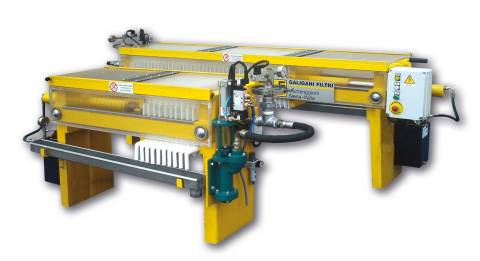

Для особых применений или для удержания цен, фильтр-прессы QUICKDRY могут выпускаться в версии HMD с гидродинамической станцией с ручным управлением и винтовой аварийной блокировкой.

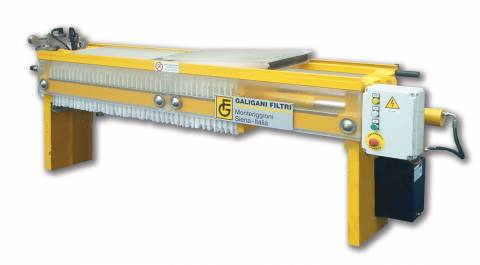

| Модель | QUICKDRY 320 |
| Мощность | KW 1,1 |
| Толщина панели | 25 mm |
| B | 360 mm |
| F | 400 mm |
| L | 600 mm |
| R | 300 mm |
| S | 75 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | Модель HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 30 | 60 | 5,1 | 330-450 | 1710 | 2560 | ||
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

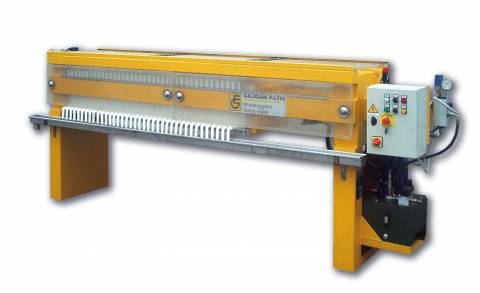

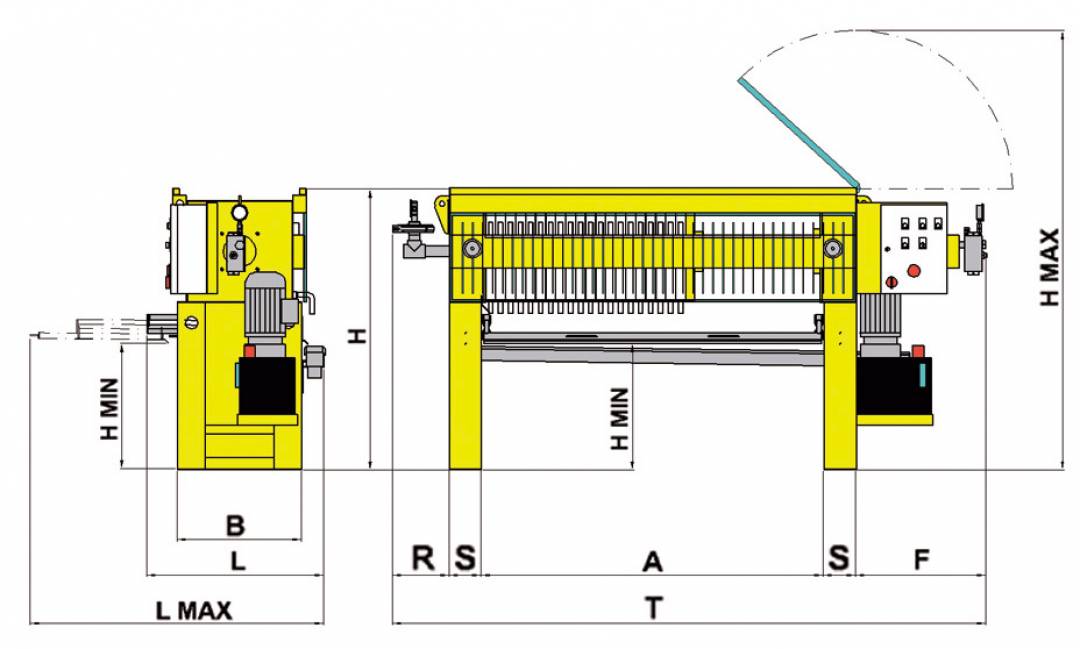

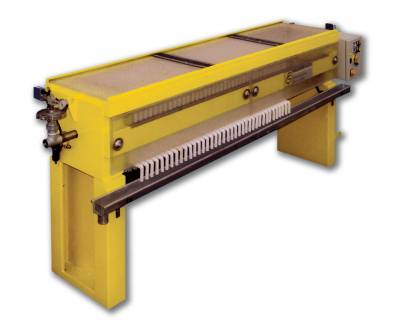

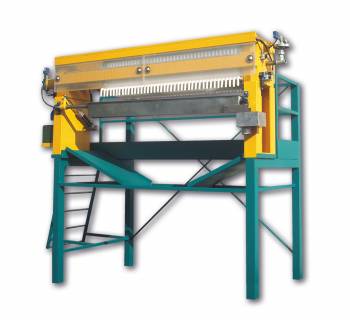

| Модель | QUICKDRY 440 |
| Мощность | KW 1,1 |
| Толщина панели | 32 mm |
| B | 560 mm |
| F | 570 mm |
| L | 850 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 145 mm |
| H min | 550 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | Модель HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 20 | 100 | 6,4 | 530-730 | 1990 | 3150 | ||
| 40 | 200 | 12,8 | 670-1070 | 2890 | 4050 | ||
| 60 | 300 | 19,2 | 810-1410 | 3790 | 4950 | ||
| 30 | 150 | 9,6 | 600-900 | 1990 | 3150 | ||
| 50 | 250 | 16 | 740-1240 | 2890 | 4050 | ||
| 70 | 350 | 22,4 | 880-1580 | 3790 | 4950 | ||
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
| Модель | QUICKDRY 490x590 |
| Мощность | KW 1,1 |
| Толщина панели | 30 mm |
| B | 540 mm |
| F | 640 mm |
| L | 900 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1250 mm |
| H max | 2050 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | Модель HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 70 | 476 | 33,6 | 1800-2700 | 4200 | 5500 | ||
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

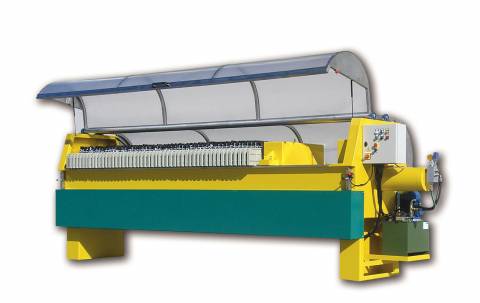

| Модель | QUICKDRY 600 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 640 mm |
| F | 900 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H min | 700 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | Модель HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 317 | 25 | 1600-2240 | 3080 | 4700 | ||
| 60 | 476 | 37,5 | 1900-2860 | 4280 | 5900 | ||
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.

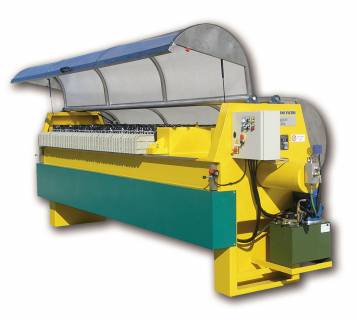

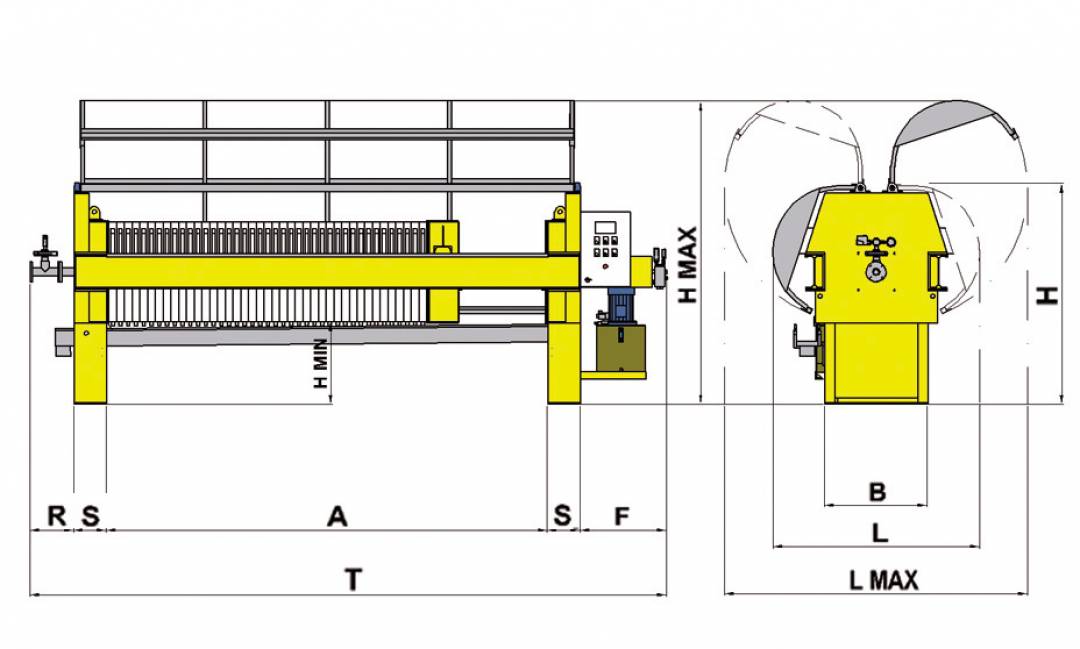

| Модель | QUICKDRY 800 |
| Мощность | KW 3 |
| Толщина панели | 30 mm |
| B | 820 mm |
| F | 900 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| H min | 600 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Плиты | Объем | Поверхность фильтра | Вес | Модель HD | Модель HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 587 | 44 | 2850-4050 | 3480 | 5200 | ||
| 60 | 880 | 66 | 3450-5250 | 4680 | 6400 | ||
Нестандартные размеры по запросу на рассмотрение нашего технического отдела
Все размеры носят ориентировочный характер и не являются обязательными. Galigani Filtri оставляет за собой право изменить их в любой момент без предварительного уведомления кого-либо.
