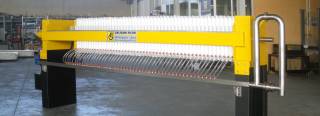

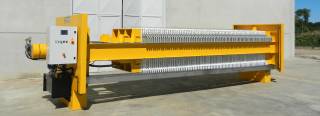

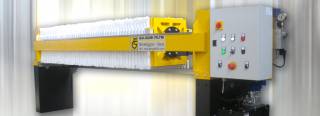

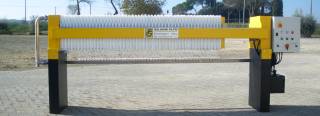

El Filtro prensa QUICKDRY es una máquina con funcionamiento semiautomático.
El control eléctrico controla automáticamente todas las fases de filtración, pero la descarga del lodo prensado se realiza manualmente por el operador.
La estructura está realizada en acero al carbono electrosoldado e incluye todos los dispositivos necesarios para controlar la filtración.
La alimentación del lodo se encuentra en posición central, mientras que la descarga del líquido filtrado puede efectuarse tanto por un canal abierto como por un colector cerrado.

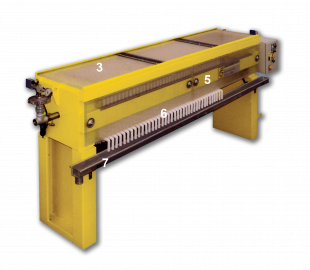

1 - Exclusivo sistema de control del final de la filtración servoasistido con aceite
2 - Colector de entrada y partes en contacto de acero inoxidable
3 - Protección superior corrediza
4 - Tablero eléctrico con control integrado de la bomba y de otras funciones
5 - Protecciones laterales anti infortunio y faldilla
6 - Elementos filtrantes de polipropileno de alto rendimiento
7 - Canal de recogida de filtrado de acero inoxidable
El sistema de alimentación prevé, según los casos, el empleo de bombas: de membrana, de pistón, de pistón-membrana.
Las placas son de polipropileno con un alto rendimiento, las telas son de tipo especial, seleccionadas según la filtración a efectuar.

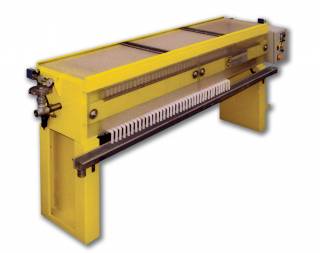

Todas las medidas 320, 440, 4959, 600, 800, 1000 están realizadas en la versión HD con centralita oleodinámica motorizada y un sistema de reintegración automática de la presión.

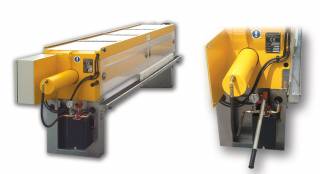

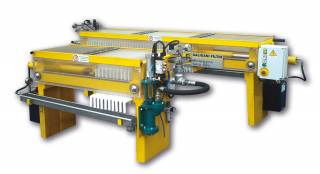

Para aplicaciones especiales o para contener los costes, los filtros prensa QUICKDRY se pueden construir en la versión HMD con centralita oleodinámica de mando manual y bloqueo de seguridad de tornillo.

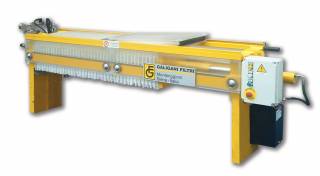

| Modelo | QUICKDRY 320 |
| Potencia | KW 1,1 |
| Espesor del panel | 25 mm |
| B | 360 mm |
| F | 400 mm |
| L | 600 mm |
| R | 300 mm |
| S | 75 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 30 | 60 | 5,1 | 330-450 | 1710 | 2560 | ||
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

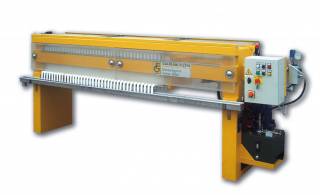

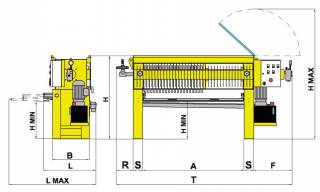

| Modelo | QUICKDRY 440 |
| Potencia | KW 1,1 |
| Espesor del panel | 32 mm |
| B | 560 mm |
| F | 570 mm |
| L | 850 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 145 mm |
| H min | 550 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 20 | 100 | 6,4 | 530-730 | 1990 | 3150 | ||
| 40 | 200 | 12,8 | 670-1070 | 2890 | 4050 | ||
| 60 | 300 | 19,2 | 810-1410 | 3790 | 4950 | ||
| 30 | 150 | 9,6 | 600-900 | 1990 | 3150 | ||
| 50 | 250 | 16 | 740-1240 | 2890 | 4050 | ||
| 70 | 350 | 22,4 | 880-1580 | 3790 | 4950 | ||
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
| Modelo | QUICKDRY 490x590 |
| Potencia | KW 1,1 |
| Espesor del panel | 30 mm |
| B | 540 mm |
| F | 640 mm |
| L | 900 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1250 mm |
| H max | 2050 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 70 | 476 | 33,6 | 1800-2700 | 4200 | 5500 | ||
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

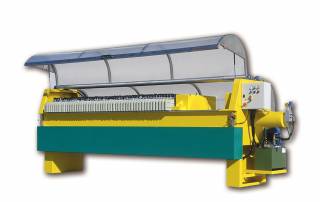

| Modelo | QUICKDRY 600 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 640 mm |
| F | 900 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H min | 700 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 317 | 25 | 1600-2240 | 3080 | 4700 | ||
| 60 | 476 | 37,5 | 1900-2860 | 4280 | 5900 | ||
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

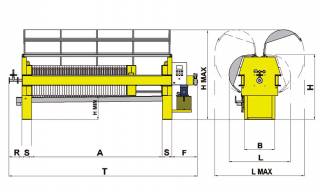

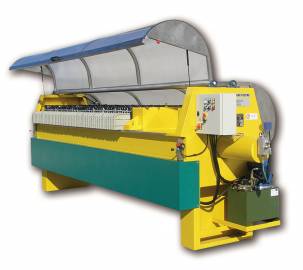

| Modelo | QUICKDRY 800 |
| Potencia | KW 3 |
| Espesor del panel | 30 mm |
| B | 820 mm |
| F | 900 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| H min | 600 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Placas | Volumen | Superficie del filtro | Peso | Modelo HD | Modelo HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 587 | 44 | 2850-4050 | 3480 | 5200 | ||
| 60 | 880 | 66 | 3450-5250 | 4680 | 6400 | ||
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
