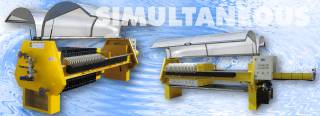

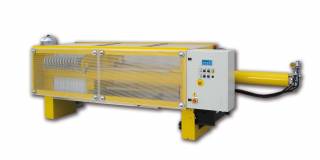

El filtro prensa SIMULTANEOUS es una máquina con funcionamiento completamente automático, particularmente indicada para filtraciones de baja-mediana duración con considerables cantidades de sólidos a separar.
Se puede utilizar como una máquina de proceso o una máquina de instalación de depuración, derivada de Nuestro modelo de filtro prensa “Matchless”, el filtro SIMULTANEOUS se propone en modelos entre el 4959/8 y el 1500/50.
La descarga de las tortas tiene lugar en tiempos breves con apertura simultánea de todas las placas juntas. Por esta razón, la máquina tiene un cilindro con una carrera larga.

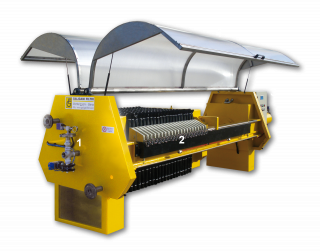

1 – Sistema exclusivo de control de la filtración servoasistido con aceite

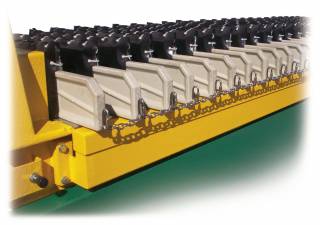

2 – Dispositivo de manipulación y sacudimiento de las placas
3 – Tablero eléctrico con control integrado de la bomba y de las demás funciones completo de PLC
4 – Protecciones anti infortunio y faldillas con un nuevo diseño
El modelo SIMULTANEOUS es de hecho la solución más económica para máquinas totalmente automáticas.
El filtro SIMULTANEOUS puede estar equipado con elementos filtrantes de polipropileno con descarga del filtrado tanto en canal abierto como con sistema con colectores internos, o bien con placas de membrana que ofrecen una mejor deshidratación de las tortas.
En todo caso se trata de una máquina completamente automática controlada por un PLC que permite filtraciones consecutivas y con un exclusivo dispositivo de sacudimiento programable de las capas filtrantes que facilita el desprendimiento de las telas filtrantes.
Todas las máquinas presentan la parte filtrante completamente protegida y accesible con puertas giratorias o corredizas interbloqueadas, como también el sistema de manipulación de los elementos filtrantes y las demás partes en movimiento.

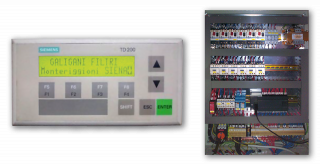

PLC Siemens instalado de serie en cada filtro prensa
Bomba para lodos
Telas filtrantes especiales
Elementos filtrantes especiales

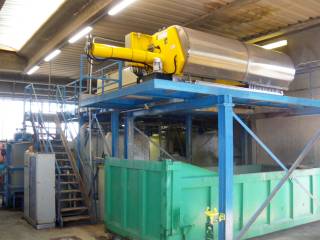

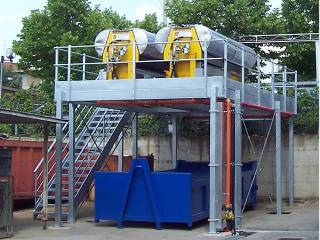

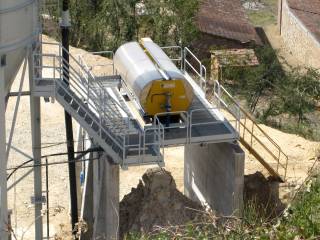

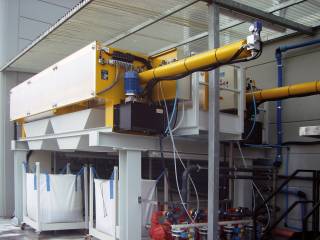

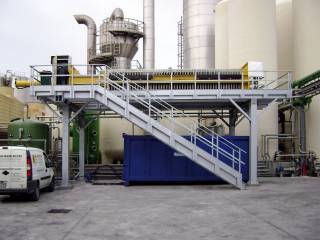

Estructura de sobreelevación del filtro
Cinta transportadora o redler
Tanque de recolección de la gota
Dispositivo de alta presión de lavado de las telas

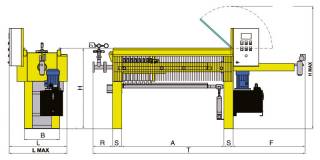

| Modelo | SIMULTANEOUS 490x590 |
| Espesor del panel | 30 mm |
| B | 540 mm |
| L | 1060 mm |
| L max | 1200 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1210 mm |
| H max | 2200 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 10 | 30 | 69 | 4,8 | 400-550 | 2650 | 2050 | 5300 |
| 20 | 30 | 136 | 9,6 | 800-1100 | 2650 | 1550 | 4800 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

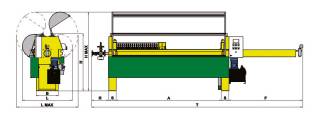

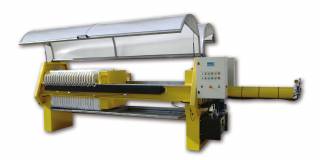

| Modelo | SIMULTANEOUS 600 |
| Espesor del panel | 30 mm |
| B | 640 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 20 | 30 | 157 | 12,4 | 1800-2100 | 3080 | 1900 | 5700 |
| 30 | 30 | 237 | 18,6 | 4100-4600 | 4280 | 2700 | 7700 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
| Modelo | SIMULTANEOUS 800 |
| Espesor del panel | 30 mm |
| B | 820 mm |
| L | 1750 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 260 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 23 | 30 | 337 | 25,3 | 3200-3900 | 3480 | 1900 | 6200 |
| 32 | 30 | 467 | 35,2 | 3800-4700 | 4680 | 2500 | 8000 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
| Modelo | SIMULTANEOUS 1000 |
| Espesor del panel | 30 mm |
| B | 1020 mm |
| L | 2100 mm |
| L max | 3600 mm |
| R | 300 mm |
| S | 305 mm |
| H | 2100 mm |
| H max | 2700 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 702 | 51,2 | 6400-7800 | 4540 | 2300 | 7750 |
| 40 | 30 | 936 | 68,3 | 8500-10400 | 5790 | 2900 | 9600 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

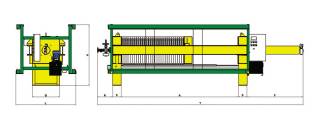

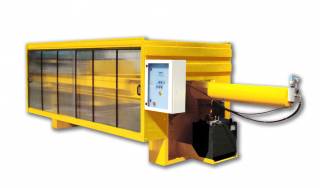

| Modelo | SIMULTANEOUS 1200 |
| Espesor del panel | 30 mm |
| B | 1220 mm |
| L | 2300 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 934 | 73,5 | 12000-13800 | 5170 | 2600 | 9000 |
| 40 | 30 | 1245 | 98 | 13500-16000 | 6620 | 3200 | 11300 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.

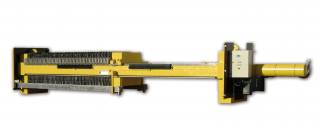

| Modelo | SIMULTANEOUS 1500 |
| Espesor del panel | 30 mm |
| B | 1520 mm |
| L | 2500 mm |
| R | 500 mm |
| S | 350 mm |
| H | 2100 mm |
| Placas | Espesor de las Tortas | Volumen | Superficie del filtro | Peso | A | F | T |
|---|---|---|---|---|---|---|---|
| N | mm | Lt | m2 | Kg | mm | mm | mm |
| 30 | 30 | 1575 | 111,6 | 15000-18000 | 5310 | 2600 | 9400 |
| 40 | 30 | 2100 | 148,8 | 17000-21000 | 6760 | 3100 | 11300 |
| 50 | 30 | 2625 | 186 | 19000-24000 | 8210 | 3700 | 13400 |
Dimensiones particulares sobre pedido, a evaluar con nuestra oficina técnica
Todas las medidas son indicativos y no vinculantes. Galigani Filtri reserva a modificar en cualquier momento y sin previo aviso alguno.
