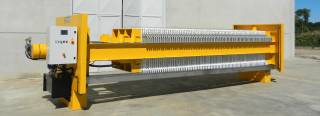

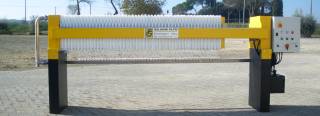

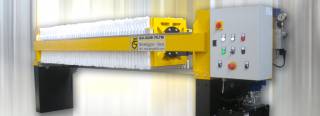

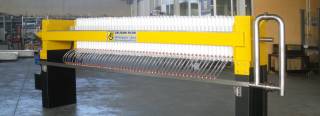

Le filtre presse QUICKDRY est une machine semi-automatique.
Le contrôle électrique gère en automatique toutes les phases de la filtration, mais le déchargement des boues pressées est fait manuellement par l’opérateur.
La structure est réalisée en charpente d’acier carbone électro-soudé et est équipée de tous les instruments nécessaires à la filtration.
L’alimentation de la boue se fait au centre, alors que le déchargement du liquide filtré peut-être effectué dans un canal ouvert ou dans un collecteur fermé.

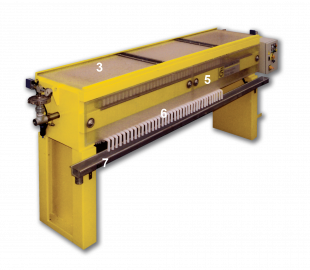

1 - Système exclusif de contrôle fin de filtration servo-assisté avec huile
2 - Collecteur d'entrée et de contact des pièces en acier inoxydable
3 - Protection supérieure coulissante
4 - Panneau de commande avec pompe intégrée et d'autres fonctions
5 - Protections latérales de sécurité et garde-boue
6 - Éléments filtrants en polypropylène pour haute capacité
7 - Collection canal de filtrat en acier inoxydable
Le système d’alimentation prévoit, selon les différents cas, l’utilisation de pompes: à membrane, à piston, à pistons membranes.
Les plaques sont en polypropylène à haut rendement; les toiles sont de type spécifique, sélectionnées selon la filtration à effectuer.
Toutes les dimensions 320, 440, 4959, 600, 800, 1000 sont réalisées en version HD avec boîtier oléodynamique motorisé et système de réinsertion automatique de la pression.

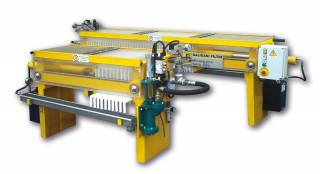

Pour certaines applications ou afin de contenir les coûts, les filtres presse QUICKDRY peuvent être construits dans la version HMD avec boîtier oléodynamique à commande manuelle et verrouillage de sécurité à vis.

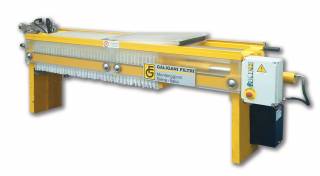

| Modèle | QUICKDRY 320 |
| Puissance | KW 1,1 |
| Épaisseur panneau | 25 mm |
| B | 360 mm |
| F | 400 mm |
| L | 600 mm |
| R | 300 mm |
| S | 75 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | Modèle HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 30 | 60 | 5,1 | 330-450 | 1710 | 2560 | ||
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

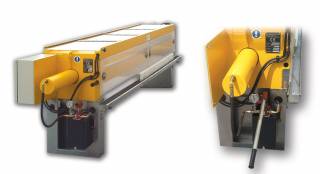

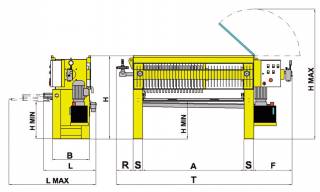

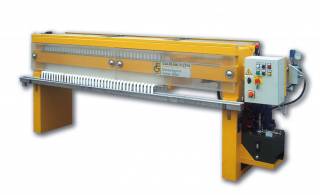

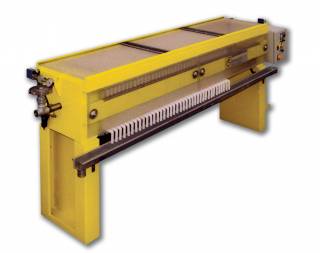

| Modèle | QUICKDRY 440 |
| Puissance | KW 1,1 |
| Épaisseur panneau | 32 mm |
| B | 560 mm |
| F | 570 mm |
| L | 850 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 145 mm |
| H min | 550 mm |
| H | 1000 mm |
| H max | 1700 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | Modèle HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 20 | 100 | 6,4 | 530-730 | 1990 | 3150 | ||
| 40 | 200 | 12,8 | 670-1070 | 2890 | 4050 | ||
| 60 | 300 | 19,2 | 810-1410 | 3790 | 4950 | ||
| 30 | 150 | 9,6 | 600-900 | 1990 | 3150 | ||
| 50 | 250 | 16 | 740-1240 | 2890 | 4050 | ||
| 70 | 350 | 22,4 | 880-1580 | 3790 | 4950 | ||
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
| Modèle | QUICKDRY 490x590 |
| Puissance | KW 1,1 |
| Épaisseur panneau | 30 mm |
| B | 540 mm |
| F | 640 mm |
| L | 900 mm |
| L max | 1400 mm |
| R | 300 mm |
| S | 180 mm |
| H | 1250 mm |
| H max | 2050 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | Modèle HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 70 | 476 | 33,6 | 1800-2700 | 4200 | 5500 | ||
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

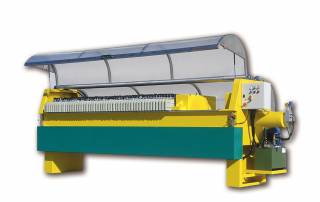

| Modèle | QUICKDRY 600 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 640 mm |
| F | 900 mm |
| L | 1450 mm |
| L max | 2100 mm |
| R | 300 mm |
| S | 210 mm |
| H min | 700 mm |
| H | 1650 mm |
| H max | 2300 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | Modèle HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 317 | 25 | 1600-2240 | 3080 | 4700 | ||
| 60 | 476 | 37,5 | 1900-2860 | 4280 | 5900 | ||
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.

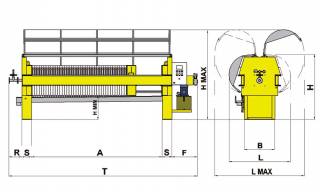

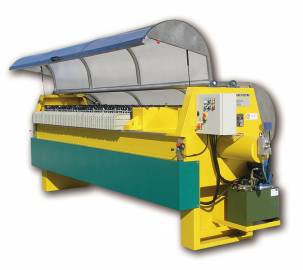

| Modèle | QUICKDRY 800 |
| Puissance | KW 3 |
| Épaisseur panneau | 30 mm |
| B | 820 mm |
| F | 900 mm |
| L | 1700 mm |
| L max | 2300 mm |
| R | 300 mm |
| S | 260 mm |
| H min | 600 mm |
| H | 1800 mm |
| H max | 2450 mm |
| Plateaux | Volume | Surface filtre | Poids | Modèle HD | Modèle HMD | ||
|---|---|---|---|---|---|---|---|
| N | Lt | m2 | Kg | A mm | T mm | A mm | T mm |
| 40 | 587 | 44 | 2850-4050 | 3480 | 5200 | ||
| 60 | 880 | 66 | 3450-5250 | 4680 | 6400 | ||
Pour les mesures spéciales, nous contacter s'il vous plaît
Toutes les mesures sont indicatives et n'engagent à rien. La Galigani Filtri se réserve de les modifier à n'importe quel moment sans préavis.
